穿戴式/AR

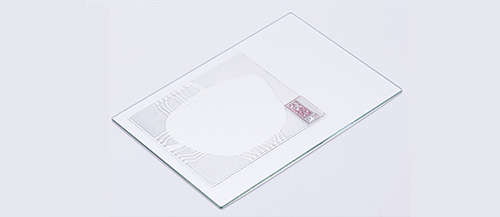

智慧型手機的發展已逐步趨向極限,穿戴裝置(Wearable Device) 與AR眼鏡具有廣泛的應用前景,可以改變我們與資訊互動的方式。PMR提供超薄、透明、極細線的PI載板(substrate),結合預鑽孔與金屬線路微細化結構,特別適用於穿戴式裝置微型化FPC與 AR 眼鏡眼球追蹤應用,支援極限小型化、高密度配線、透明與輕量化設計,有效提升使用者舒適度與產品性能。



獨家專利技術導入

  • 極細/超微細線路
  • 超薄 PI(Ultra Thin) 金屬化
  • 透明 PI(Colorless) 金屬化
  • Ultra Fine Line Multilayer
  • 玻璃載體封裝用解黏膠材TDF/CDF

uLED 載板

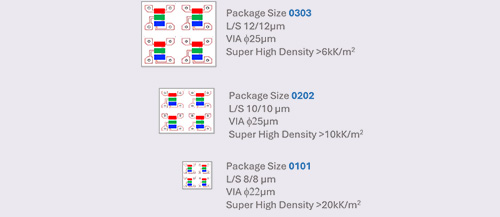

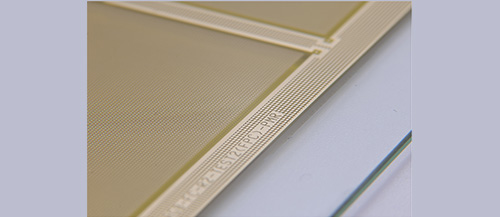

Micro LED 顯示器是利用微型RGB LED 晶片組成的顯示技術,具有高亮度、高對比度、高色彩飽和度等優點,適用於各種顯示應用,包括智慧手機、電視、穿戴式裝置等. PMR 提供高精度、高密度的PI 封裝載板,專為 MicroLED MIP (Micro Chip in Package)巨量轉移與封裝而設計,具備極薄、極平整與高信賴性特性,是次世代顯示器的關鍵基礎材料。

獨家專利技術導入

  • PI預鑽孔方式較傳統FCCL鑽孔雷鑽速度快四倍,超高密度微孔加工成本降低甚鉅
  • FOG比載板精度高且平坦有利於下游巨量轉移封裝良率,比玻璃基板(Glass Core)成本優勢大

光學鏡頭VCM

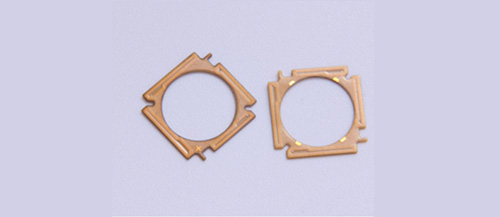

鏡頭模組(Camera module) 已大量應用於在智能手機、汽車、智能家電等裝置中捕捉圖像和視頻。 設計要求以高畫質、小型化、低功耗、高可靠性為主要關鍵因素。PMR提供高精度、高密度的軟性線路板(FPC) ,主要應用於手機鏡頭模組、AR攝影裝置的FP Coil產品,提供穩定電性連接與微型化支援。

獨家專利技術/成本優勢

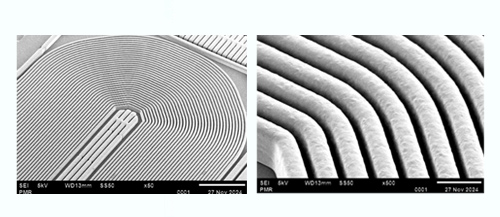

  • 超小線距之細線路軟板
  • Super Fine Line Multilayer FPC

Interposer/RDL

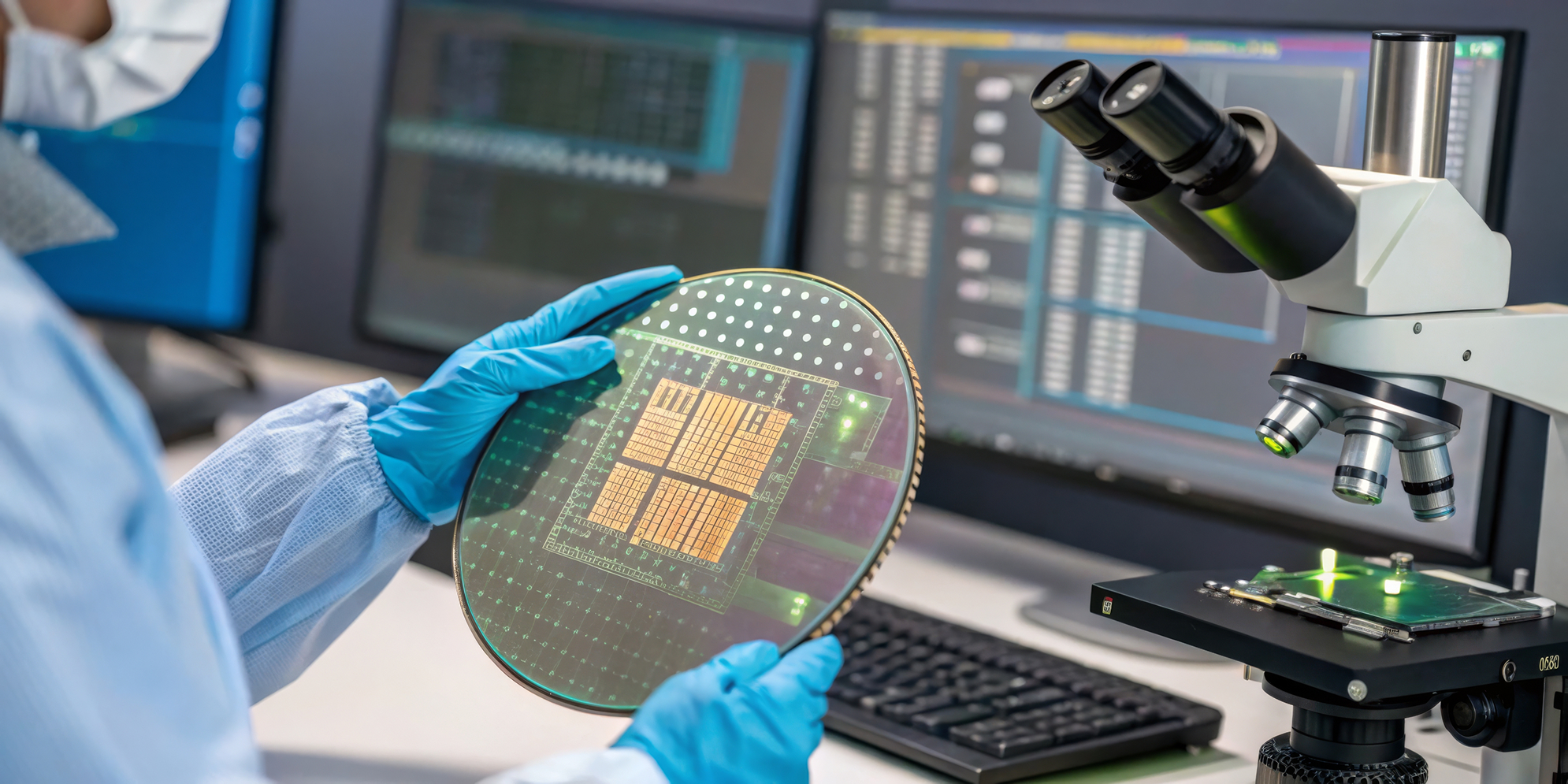

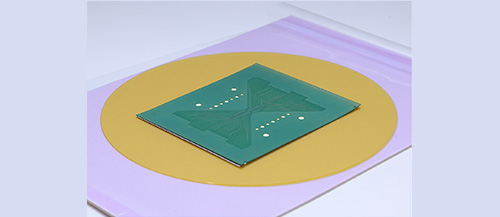

Interposer/RDL (Redistribution Layer)在半導體領域是先進封裝製程中的重要技術。將晶片上的輸入輸出(I/O) 焊點以金屬佈線層重新分佈到更方便的位置。PMR的SAP與FOG 製程極為適用於高階封裝載板設計,包括 Chiplet、Fan-Out、Flip Chip 等先進封裝技術,符合產業要求極薄、極平整與高信賴性需求。線寬/線距可達 10/10 μm 以下,多層結構(3~6層)支援高速與高頻訊號傳輸降低製程步驟,提升良率與成本效率。

獨家專利技術導入

  • 極細/超微細線路(Ultra Fine Line SAP )
  • 高尺安PI(Low CTE )PI金屬化
  • 玻璃載體封裝用解黏膠材TDF/CDF

醫療

醫療電子設備是醫療領域中一個重要的領域,對醫療診斷、治療和監護發揮重要的作用。PMR 的超薄柔性電路板可應用於高精度、高穩定性醫療裝置中,包含內視鏡、超音波探頭、植入式模組與可穿戴健康監測設備,提供良好的機械柔性與高信賴電氣性能。適用於微創與空間有限設備,PI材料耐高溫與化學穩定性,適合高標準醫療環,可支援生物感測器、微型探頭與可撓式封裝。

獨家專利技術導入

  • 極細/超微細線路(Ultra Fine Line SAP )
  • 高尺安PI(Low CTE )PI金屬化
  • 高深寬比(AR>3) High Aspect Ratio FPC

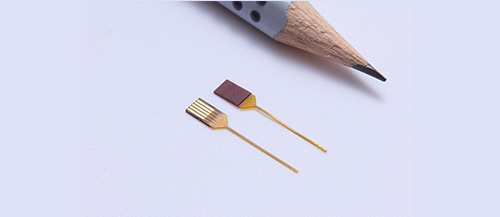

Implant Bio-Electro Detector

超音波探頭
